Пункты редуцирования газа ПРДГ-Р-500

punkty-redutsirovaniya-gaza-prdg-r-500 punkty-redutsirovaniya-gaza-prdg-r-500
(0)

Пункты редуцирования газа ПРДГ предназначены для редуцирования высокого или среднего давления на требуемое давление неоднородного по химическому составу природного газа по ГОСТ 5542, а также воздуха, азота и других неагрессивных газов, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения либо аварийном понижении выходного давления ниже допустимого заданного значения с предварительной очисткой газа от механических примесей.
Может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.

Полное описание

Пункты учета и редуцирования газа серии ПРДГ

Пункты учета и редуцирования газа серии ПРДГ применяются для контроля показателей давлениявнутри систем. Химический состав газовых масс должен отвечать нормам ГОСТ и ТУ. При резком падении давления менее допустимых значений оборудование автоматически выключает подачу газа. Фильтрация сред до прохождения через пункты обязательна.

Эксплуатационные параметры

Характеристики редукторов:

  • предельно допустимое давление – до 0.6 МПа (на вход)е;

  • настройки выхода Рвых в кПа – от 2 до 50;

  • пропускная способность от 500 м3 /чдля сред плотностью 0.73 кг/м³.

Другие параметры возможны, оборудование в данном случае изготавливается по индивидуальному заказу. Конструктивно пункт редуцирования состоит из приборов для измерения объемов газовых сред, фильтров, установок контроля, регуляторов давления, байпасов, электрических обогревателей с термическими регуляторами. Купить в России пункт редуцирования ПРДГ можно в разных исполнениях, в розницу или оптом.


Виды исполнения и примеры обозначения


По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

  1. исполнение Р - монтаж оборудования производится на металлической раме;

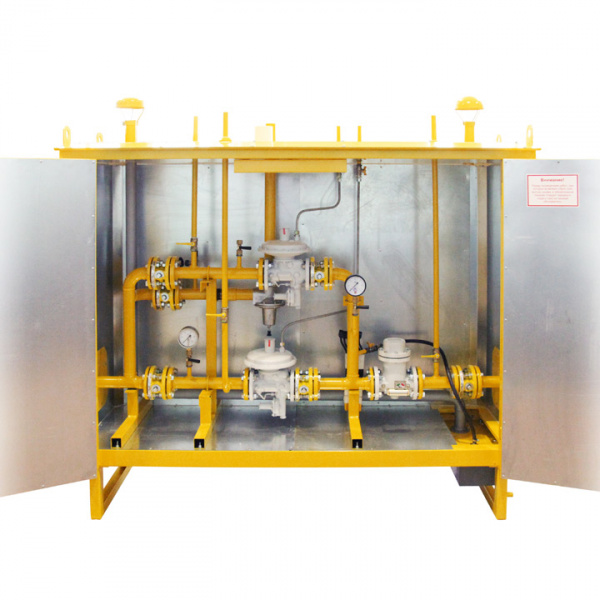

  2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
  3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
  4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики


  • Максимальное входное давление Рвх – 0,6 МПа (6 кГс/см)
  • Диапазон настройки для газа на выходе Рвых,кПа (мм.вод.ст.) – 2(200) до 50(5000).
  • Пропускная способность для газа с плотностью 0,73 кг/м³  Qmax при давлении на входе 0,6МПа – не менее 500 м3 /ч.
  • Примечание: По требованию заказчика могут быть изготовлены пункты с иными техническими характеристиками.
  • Температура окружающей среды:
  • Исполнение Р и Ш : от -20 до +60°С
  • Исполнение ШУЭО и ШУГО : от -40 до +60°С.

Отличительные особенности

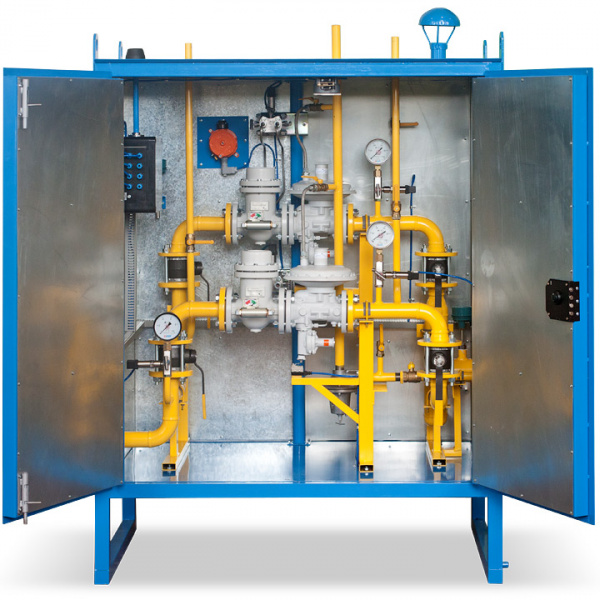

Пункт учёта и редуцирования газа серии ПРДГ включает в себя следующее оборудование:

  • фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
  • Контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта;
  • Регулятор давления газа серии MR(Elster) со встроенным предохранительным запорным клапаном ПЗК(по заказу устанавливаются регуляторы давления газа других производителей);
  • Устройство обводного газопровода (байпас) с установленными на нем последовательно двумя отключающими устройствами, а также контрольным манометром и продувочным трубопроводом , установленными на участке между отключающими устройствами.
  • электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.

Комплекс для измерения количества газа

Комплекс для измерения количества газа подсчитывает объемы масс газа, прошедших через считывающее устройство, вычисляет, обрабатывает, выполняет архивацию полученных данных, приводя их к номинальным значениям.

Технические параметры

Измерительный комплекс имеет следующий набор функций:

Адаптер, модули, блоки заказываются дополнительно (в стандартном комплекте их нет, как и программного обеспечения). Более точные характеристики смотрите в паспорте устройств.

Купить в России комплекс учета вы можете в нашем интернет-магазине. Для оптовых заказчиков предусмотрены специальные условия сотрудничества.
