Пункты учёта и редуцирования газа серии ПУРДГ-ШУГО(ШУЭО)-100-Р шкаф с обогревом

Пункты учёта и редуцирования газа серии ПУРДГ (в дальнейшем пункты) предназначенные для учёта (в том числе и коммерческого) объёма неоднородного по химическому составу природного газа по ГОСТ 5542, а также воздуха, азота и других неагрессивных газов в единицах приведенного к стандартным условиям объёма (количества) с предварительной очисткой измеряемого газа от механических примесей, а также для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения либо аварийном понижении выходного давления ниже допустимого заданного значения.
Может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.

Полное описание

Виды исполнения и примеры обозначения


По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

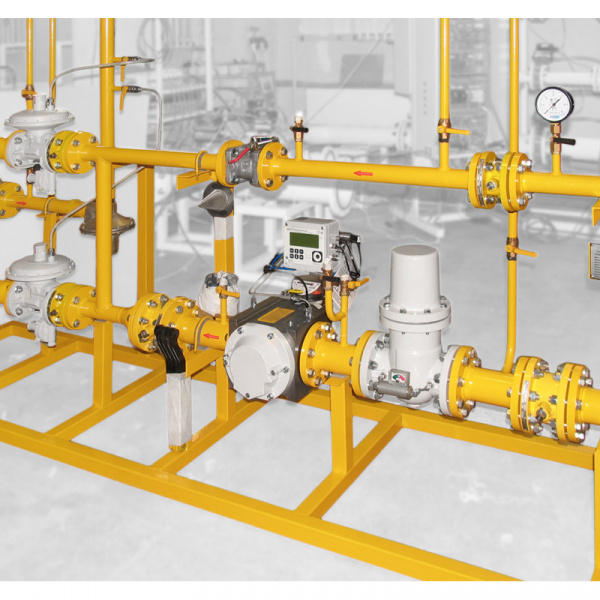

  1. исполнение Р - монтаж оборудования производится на металлической раме;
  2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;

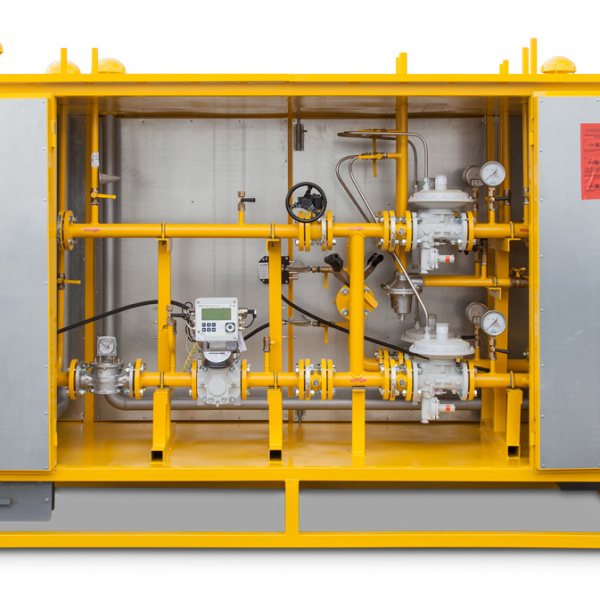

  3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
  4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики


  • Максимальное входное давление Рвх – 0,6 МПа (6 кГс/см2)
  • Диапазон настройки для газа на выходе Рвых,кПа (мм.вод.ст.) – 2(200) до 50(5000).
  • Пропускная способность для газа с плотностью 0,73 кг/м³  Qmax при давлении на входе 0,6МПа – не менее 500 м3 /ч.
  • Примечание: По требованию заказчика могут быть изготовлены пункты с иными техническими характеристиками.
  • Температура окружающей среды:
  • Исполнение Р и Ш : от -20 до +60°С
  • Исполнение ШУЭО и ШУГО : от -40 до +60°С.

Отличительные особенности


Пункт учёта и редуцирования газа серии ПУРДГ включает в себя следующее оборудование:

  • фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
  • Контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта;
  • измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК  (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
  • Регулятор давления газа серии MR(Elster) со встроенным предохранительным запорным клапаном ПЗК(по заказу устанавливаются регуляторы давления газа других производителей);
  • электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
