Пункт учёта газа серии ПУГ-Ш-25-Р(40,65,100)-исп.1

punkt-uchyeta-gaza-serii-pug-sh-25-r-40-65-100-isp-1 punkt-uchyeta-gaza-serii-pug-sh-25-r-40-65-100-isp-1 punkt-uchyeta-gaza-serii-pug-sh-25-r-40-65-100-isp-1 punkt-uchyeta-gaza-serii-pug-sh-25-r-40-65-100-isp-1
(0)

Пункт учёта газа серии ПУГ предназначен для учета (в т.ч. коммерческого) обьема неоднородного по химическому составу природного газа по ГОСТ 5542 и других неагрессивных газов в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов с предварительной очисткой измеряемого газа. Учёт газа выполняется согласно в единицах объёма приведённых к стандартным условиям посредством автоматической коррекции по температуре, давлению и коэффициенту сжимаемости измеряемой среды.
Может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.

Полное описание

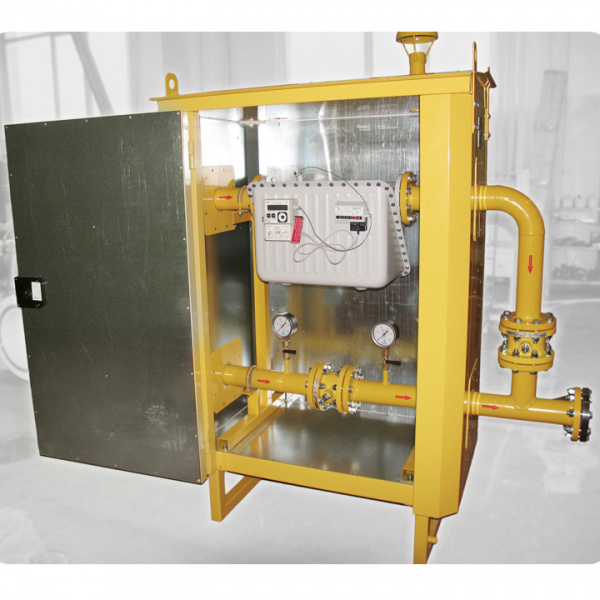

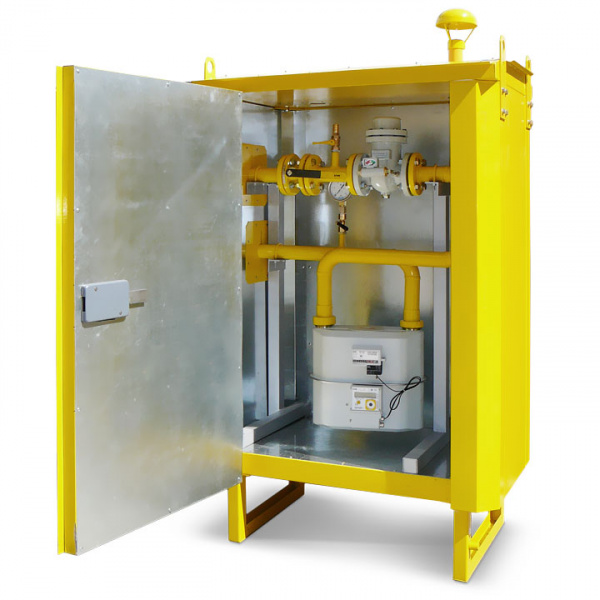

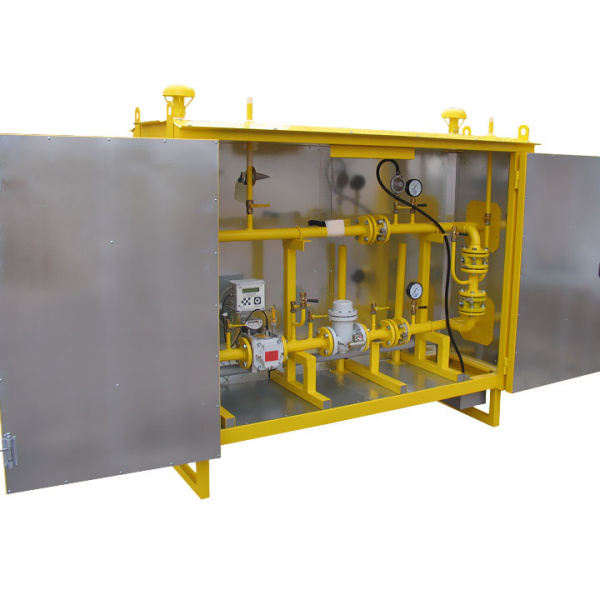

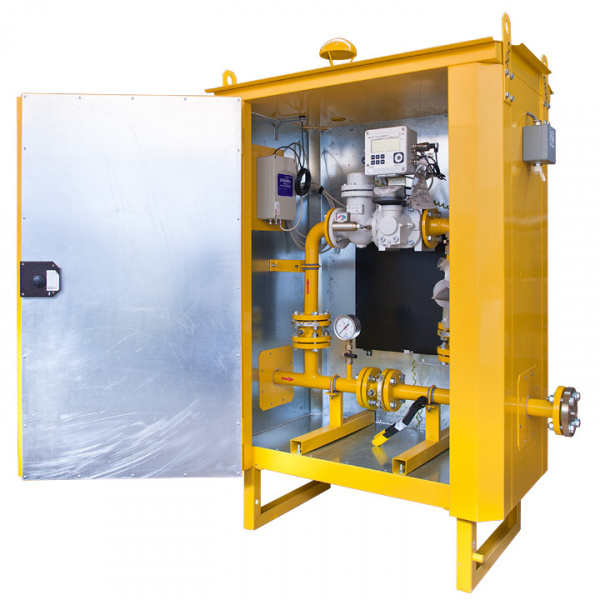

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.1

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.1ведут коммерческий подсчет объемов газовых масс, используются в качестве самостоятельных шкафных пунктов, установок учета. Оборудование требуется при выполнении коммерческих операций, проведении расчетов с потребителями.

Особенности

Комплектность модели:

  • манометр;

  • арматура;

  • газовый фильтр (есть индикатор);

  • измерительный комплекс;

  • счетчик;

  • обогреватель;

  • байпас.

Номинальный срок службы 15 лет, коэффициент готовности к работе высокий – 0.995. Нормально выдерживает любые температурные условия среды. Компания «Газконсалт» предлагает пункты учета газа в разном исполнении, с теми или иными техническими характеристиками, оптом и в розницу. Купить их в России и регионах можно с быстрой доставкой любым удобным способом.


Виды исполнения и примеры обозначения


По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

  1. исполнение Р - монтаж оборудования производится на металлической раме;
  2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
  3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
  4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики


  • Максимальное входное давление – 1,6 МПа (16 кГс/см2)
  • Максимальный расход газа – 1600 м3 /ч, при рабочих условиях.
  • Примечание: По требованию заказчика могут быть изготовлены пункты для измерения обьемного расхода газа до 2500 м3 /ч.
  • Температура окружающей среды:
  • Исполнение Р и Ш : от -20 до +60°С
  • Исполнение ШУЭО и ШУГО : от -40 до +60°С

По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможностью передачи данных.

Отличительные особенности


Пункт учёта газа серии ПУГ включает в себя следующее оборудование:

  • фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
  • манометр для визуального контроля  рабочего давления измеряемого газа;
  • измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК  (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
  • запорную арматуру;
  • устройство обводного газопровода (байпас) с установленным на нём одним отключающим устройством;
  • электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.

Комплексные решения


Пункты учёта газа в шкафном исполнении

Комплекс для измерения количества газа

Комплекс для измерения количества газа подсчитывает объемы масс газа, прошедших через считывающее устройство, вычисляет, обрабатывает, выполняет архивацию полученных данных, приводя их к номинальным значениям.

Технические параметры

Измерительный комплекс имеет следующий набор функций:

Адаптер, модули, блоки заказываются дополнительно (в стандартном комплекте их нет, как и программного обеспечения). Более точные характеристики смотрите в паспорте устройств.

Купить в России комплекс учета вы можете в нашем интернет-магазине. Для оптовых заказчиков предусмотрены специальные условия сотрудничества.
