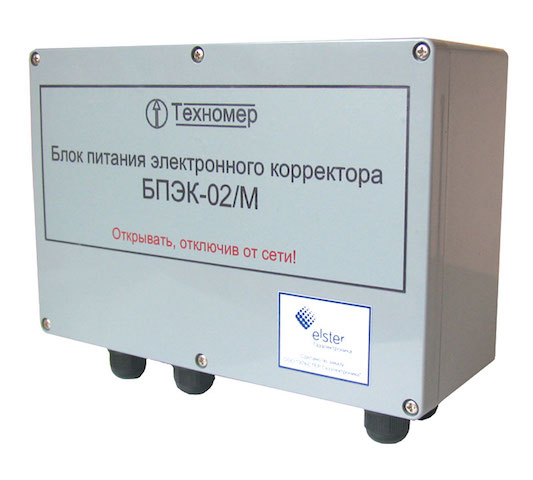

Блок питания БПЭК-02/М

Блок питания электронного корректора БПЭК-02/М (в дальнейшем — блок питания) предназначен:

для питания электронных корректоров объёма газа ЕК280 / ЕК290 / EK270 / ЕК260 и других взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону;
ретрансляции сигналов (линий) интерфейса RS485 (полный дуплекс) во взрывоопасную зону.
преобразование сигналов интерфейса RS485 в RS232 для подключения модема, принтера или компьютера.

Область применения: системы сбора информации с комплексов учета газа СГ-ЭК, потоковых корректоров ЕК280 и ЕК290.
Блок питания является барьером искрозащиты и устанавливается вне взрывоопасной зоны.

Полное описание

Технические характеристики


Цепи питания

  • Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В.
  • Выходное напряжение искробезопасной цепи питания — 8,6÷9,0В.
  • Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
  • Маркировка взрывозащиты — [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.

Интерфейс

  • Блок питания обеспечивает трансляцию четырёхпроводного интерфейса RS485 во взрывоопасную зону.
  • Блок питания может быть подключен к конечному устройству (модем, компьютер) во взрывобезопасной зоне как по интерфейсу RS485 (полный дуплекс 4-х проводный), так и по интерфейсу RS232 (полудуплекс).

Импульсные и статусные входы

  • Блок питания обеспечивает трансляцию статусного или импульсного выхода корректора во взрывобезопасную зону.
  • Выходное напряжение статусного выхода во взрывобезопасной зоне — не более 30В.
  • Максимальный ток статусного выхода во взрывобезопасной зоне — 50мА.
  • Максимальная частота импульсного сигнала — не более 500Гц.

Условия эксплуатации блока питания

  • Диапазон рабочих температур от −20 до +50°С.
  • Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
  • Класс защиты: IP 54.
  • Максимальная длинна соединительного кабеля между / ЕК260 и БПЭК-02/М — 300м.
  • Максимальная длинна соединительного кабеля между БПЭК-02/М и коммуникационного оборудования 1200 м.
