Преобразователь перепада давления с цифровым выходом для корректора ЕК270

Преобразователь перепада давления с цифровым выходом предназначен для измерения перепада давления на счетчиках газа турбинного и ротационного типа в составе электронного корректора объема газа ЕК270. Выбор и установка преобразователя перепада давления производятся при поставке корректора ЕК270 (комплекса СГ-ЭК), или возможно дооснащение корректора ЕК270 (комплекса СГ-ЭК) преобразователем перепада давления в процессе эксплуатации.

Полное описание

Состав

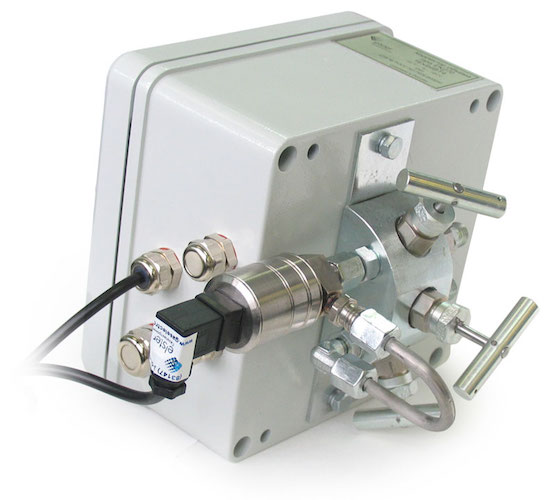

Преобразователь перепада давления поставляется с вентильным блоком и комплектом монтажных частей. Специально разработанный вентильный блок обеспечивает надежную работу преобразователя перепада давления и позволяет проводить корректный пуск, остановку узла измерения перепада давления и контроль «нуля» в процессе эксплуатации.

Преобразователь перепада давления может быть установлен на задней стороне корректора ЕК270 или может быть вынесен для раздельного монтажа на стене. Отбор давления для преобразователя перепада давления может быть произведен на корпусе ротационного счетчика газа (если это предусмотрено конструкцией счетчика) или на прямых участках трубопровода (КПУ СГ-ЭК) до и после турбинного счетчика газа.

Отличительные особенности


Отличительная особенность данного решения является совмещение в одном приборе (корректоре объема газа ЕК270) измерения стандартного объема газа и перепада давления газа, а также хранение измеренных значений в одном архиве.

Отображение перепада давления на счетчике газа производиться на дисплее корректора ЕК270.

Для каждого типа и типоразмера счетчика газа, с учетом конкретных условий эксплуатации, подбираются преобразователи с соответствующим верхним пределом измерения.

В процессе производства, каждый корректор ЕК270, начиная с версии ПО 1.50, проходит проверку цифрового входа для подключения преобразователя перепада давления с цифровым выходом, что в дальнейшем позволяет провести дооснащение узла учета газа узлом измерения перепада давления.

Каждый преобразователь перепада давления в сборе с комплектом монтажных частей проходит отдельно проверку на герметичность и поверку.

Использование преобразователя перепада давления с цифровым выходным сигналом, в отличие от преобразователя перепада давления с аналоговым выходным сигналом, позволяет вынести корректор ЕК270 на расстояние до 10 м. от счетчика газа. При этом непосредственно преобразователь перепада давления устанавливается рядом со счетчиком газа.

Электронные корректоры ЕК270 могут быть дооснащены преобразователем перепада давления с цифровым выходным сигналом, в отличие от преобразователя перепада давления с аналоговым выходным сигналом, непосредственно на месте установки или в сервисном центре. Работы по дооснащению производятся региональным сервисным центром ООО «ЭЛЬСТЕР Газэлектроника».

Расчет верхнего предела измерения (ВПИ) преобразователя перепада давления для комплексов СГ-ЭК:

Расчет ВПИ преобразователя перепада давления производиться по «», ЛГТИ.407221.007Д1. При расчете учитывается возможность работы прибора при максимальном значении расхода газа (для данного типоразмера счетчика) и при максимальном давлении газа (для данного диапазона давлений).

Таблицы с рекомендованными значениями ВПИ преобразователя перепада давления для комплексов СГ-ЭК приведены в «», ЛГТИ.407321.001 РЭ.
