Ирвис Ультра

irvis-ultra
запрос цены

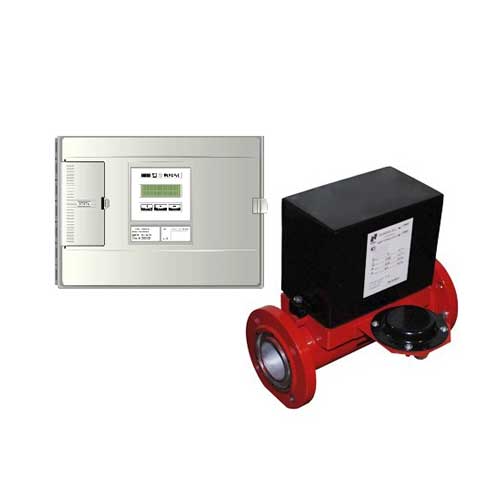

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра предназначены для измерения объемного расхода и объема при рабочих условиях природного газа, попутного нефтяного газа, воздуха, водорода, гелия, неагрессивных горючих и инертных газов, (далее – газы), абсолютного давления, температуры, и вычисления объемного (массового) расхода и объема (массы) газов, приведенных к стандартным условиям по ГОСТ 2939-63, энергосодержания природного газа.

Внесены в единый реестр МТР ПАО «Газпром» код группы 43.00.00, ID 004836, ОКПД2.код 26.51.52.110
Имеют сертификат соответствия ИНТЕРГАЗСЕРТ

Полное описание

  • Основные достоинства

    • широкий диапазон измерений (1:250, 1:400, 1:600) в базовом исполнении
    • не чувствителен к пневмоударам
    • не чувствителен к загрязнениям (с диагностикой допустимого уровня загрязнения)
    • умный расходомер (отправка отчётов, отправка SMS о нештатных ситуациях)
    • не требуется измерения перепада давления на счётчике
    • имитационный способ переодической поверки
    • поставка в комплекте с прямолинейными участками
    • в комплекте поставки имитационная катушка расходомера
    • правильность монтажа обеспечивается конструктивом присоединительных частей
    • комплектуется токовым интерфейсом 0-5 мА, 4-20 мА (для использования в автоматических системах управления)
    • интерфейсы RS 232 и RS 485 с возможностью подключения двух систем телеметрии
    • в комплекте поставки устройство для считывания архивов
    • программное обеспечение для обработки данных с расходомера-счётчика в свободном доступе на сайте производителя
    • в расходомерах ИРВИС-Ультра младших диаметров Ду 50, 80 и 100 используется специально спрофилированный канал проточной части и схема с отражением луча, что значительно повышает чувствительность расходомера и расширяет его динамический диапазон. Данные решения закреплены в п. 1.3, п. 3.1.15 и в п. 3.1.16 ГОСТ 8.611-2913

    Технические параметры

    Измеряемая среда не агрессивные горючие газы, инертные газы, водород, гелий, водяной пар и т.п.

    Номинальный диаметр ПП, мм     		50, 80, 100, 150, 200, 300, 400

    Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч     		от 0,12 до 14000 (для полнопроходного исполнения)

    Диапазон измерений скорости газа, м/с     		от 0,057 до 48

    Диапазон измерений абсолютного давления, МПа     		от 0,05 до 16

    Диапазон измерений температуры, 0С     		от -40 до +250

    Пределы допускаемой относительной погрешности при рабочих условиях, %     		от ±0,5 до ±1,4

    Пределы допускаемой относительной погрешности при приведении к стандартным условиям, %     		от ±0,65 до ±1,8

    Питание, В     		220, 24, 3,6 (автономное, срок службы элементов питания - 3 года)

    Маркировка взрывозащиты     		ПП - 1Ех ib IIC T4 Gb X
    БИП - [Ех ib Gb ] IIC

    Межповерочный интервал     		3 года

    Способ поверки     		проливная, имитационная (беспроливная)



    Принцип действия

    Принцип действия расходомера-счетчика газа ИРВИС-Ультра основан на измерении разности времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него.

    Принцип действия прибора позволяет измерять расход газа, как в прямом, так и в обратном направления (реверсивные потоки, пример, АГНКС).

    Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.


    Комплектация

    Характеристики Параметры
    Первичный преобразователь (ПП), до 4-х ПП Исполнение: полнопроходной, погружной, врезной.
    В состав ПП входят: ППР – первичный преобразователь расхода;
    ППД – первичный преобразователь давления;
    ППТ – первичный преобразователь температуры;
    БПУ – блок преобразователя – усилителя;
    Блок интерфейсов и питания (БИП), до 4-х каналов подключения ПП Исполнение: корпусное, бескорпусное;
    В состав БИП входят: БИ - блок индикации с кнопками управления;
    БИЗ – барьер искрозащиты;
    РИ – регистратор информации (с интерфейсами RS-232/485);
    БПС- блок питания сетевой (при питании БИП от сети 220 В);
    АВП – адаптер внешнего питания (при питании БИП от сети 24 В или устройства бесперебойного питания);
    ТИ – токовый интерфейс (0-5 мА, 4-20 мА) при заказе;
    Устройство бесперебойного питания (УБП-Х-Х) по заказу Исполнение: корпусное, бескорпусное;
    В состав УБП входят: БПВ – блок питания внешний;
    Блок аккумуляторов;
    Автоматический трёхфазный выключатель (при корпусном исполнении);
    Шкаф (при корпусном исполнении);
    ИРВИС-извещатель, по заказу Обеспечивает дистанционный контроль текущих значений и  архивов со счетчика газа и автоматическое оповещение персонала о нештатных ситуациях;
    ШКАФ-ИРВИС-КИП, по заказу Предназначен для установки вторичной аппаратуры узлов учёта газа, других контрольно-измерительных приборов,  приборов электроавтоматики и телемеханики и для обеспечения рабочих температурных условий не менее плюс 5±3°С при температуре окружающей среды менее плюс 5°С.
    Комплект прямолинейных участков, по заказу Прямолинейный участок до ПП ( 30 Ду, 20 Ду, 10 Ду) в зависимости от варианта врезки;
    Прямолинейный участок после ПП ( 5 Ду) при любом варианте врезки;
    ФП (УПП) – формирователь потока, устройство подготовки потока    (турбулизатор или турбулизатор-ЭНДО с ответным фланцем) взамен прямолинейного участка до ПП;
    Монтажный комплект: Шпильки или болты, гайки, кольцевые прокладки, ответные фланцы;
    Имитационная вставка (катушка под ПП): Для монтажа прямолинейных участков в газопровод;
    (запрещается использование ПП при монтаже и продувке прямолинейных участков)
    Флеш-карта+ USB адаптер (диспетчеризация ногами):




Документация

Решение по 010 ТР ТС и 032 ТР ТС
Декларация ЕМС
Решение по 004 ТР ТС
Cертификат сейсмостойкости
Сертификат об утверждении типа средств измерений ИРВИС Ультра в РФ
Сертификат о признании утверждения типа средств измерений в республике Узбекистан (UZ)
Сертификат об утверждении типа средств измерений ИРВИС-Ультра в РФ
Сертификат соответствия ИНТЕРГАЗСЕРТ
Сертификат об утверждении типа средств измерений в республике Беларусь
Сертификат о признании утверждения типа средства измерений в республике Азербайджан
Сертификат соответствия ГОСТ 14254-2015 IP54; IP65
Сертификат о признании утверждения типа средств
Сертификат о признании утверждения типа средств измерений в республике Казахстан (KZ)
Сертификат соответствия ТР ТС 012:2011
Методика поверки ИРВИС-Ультра 2023
Методика поверки ИРВИС-Ультра
Описание типа средств измерений ИРВИС-Ультра
Преобразователь протокола Modbus RTU – HART
Протокол обмена с РИ-3|4|5|7
РЭ7 ИРВИС-Ультра-Пп-К
РЭ7 ИРВИС-Ультра-Пр16
РЭ7 ИРВИС-Ультра-Пп16-АП
РЭ7 ИРВИС-Ультра-Пп25(40...160)-ВП
РЭ7 ИРВИС-Ультра-Пп16-ВП
