Узел учета газа ЭМИС-Эско 2230 на базе ротационного счетчика ЭМИС-РГС 245 для измерения объема и объёмного расхода, приведенного к стандартным условиям, природного, нефтяного и других однокомпонентных и многокомпонентных газов.

Узел учета ЭМИС-Эско 2230 на базе ЭМИС-РГС 245 используется для коммерческого и технологического учета расхода газа. Преимущественно он применяется на сетях низкого и среднего давления в сфере газоснабжения и газораспределения.

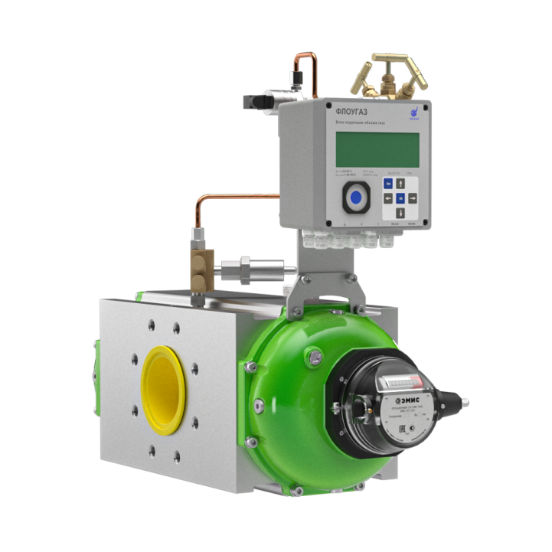

Узел учета газа ЭМИС-Эско 2230 в комплектации с ЭМИС-РГС 245 и блоком коррекции «Флоугаз»

Для измерения параметров в составе узла учета газа может использоваться блок коррекции «ФЛОУГАЗ», который включает в себя вычислитель, датчик абсолютного давления, датчик перепада давления и датчик температуры. Также в комплектацию входят импульсные линии, фитинги и клапанные блоки.

В данном исполнении ЭМИС-Эско 2230 может содержать несколько поддиапазонов с высокими уровнями точности. Комплекс имеет ряд пределов допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, например: ±1,2 (2,1)% и ±0,8 (1,6)%. Это позволяет заменять конкурентные узлы учета газа на комплексы ЭМИС с идентичными метрологическими характеристиками.

Характеристики

• Измеряемая среда: природный газ
• Давление измеряемой среды, МПа: до 1,6
• Диапазон расхода: 0,4...1600
• Температура измеряемой среды, °C: -30…+60
• Температура окружающей среды, °C: -40…+60
• Выходные сигналы: RS-485, RS-232, оптический, GSM/GPRS
• МПИ: 5 лет

Узел учета газа ЭМИС-Эско 2230 в комплектации с ЭМИС-РГС 245 и корректорами:

• СПГ 740 «ЛОГИКА»
• СПГ 742 «ЛОГИКА»
• СПГ 761 «ЛОГИКА»
• СПГ 762 «ЛОГИКА»
• СПГ 763 «ЛОГИКА»
• ТЭКОН - 19
• ИМ 2300
• УВП 280

Для коммерческого и технологического учета газа и газовых смесей с приведением к стандартным условиям в комплектацию узла учета газа ЭМИС-Эско 2230 могут входить корректоры, наиболее востребованные на сетях газоснабжения и газораспределения. Кроме того, комплектация включает датчик абсолютного давления, датчик перепада давления и датчик температуры, а также сопутствующее оборудование.

Характеристики

• Измеряемая среда: газ и газовые смеси
• Давление измеряемой среды: до 1,6 МПа
• Температура измеряемой среды, °С: Природный газ -30..+76, газовые смеси -30..+80, нефтяной газ -23..+80
• Температура окружающей среды, °С: -40..+60
• Выходные сигналы: RS-232, RS-485, 4..20, оптический порт, Ethernet
• МПИ: 5 лет

Доступные алгоритмы вычисления

Системы телеметрии

Оснащение комплексов учета газа ЭМИС-Эско системами телеметрии позволяет оперативно передавать информацию на сервер сбора данных по сети сотовой связи GSM/GPRS, что на сегодняшний день является стандартом управления процессами в системах газоснабжения. Внешние модули телеметрии совместимы с входящими в комплекс корректорами и передают данные в системы «Газсеть» и АСКУГ «NET».
