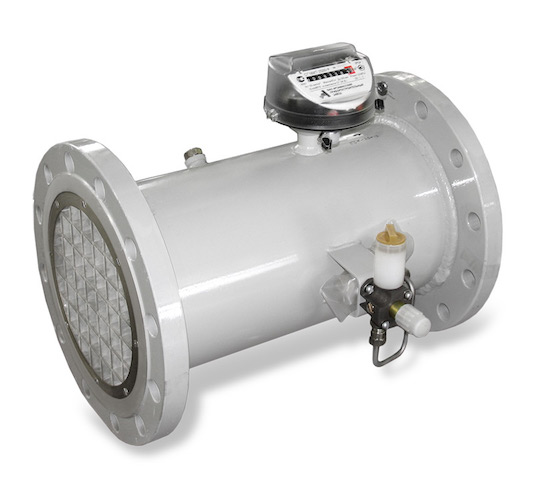

Счетчик газа СГ-75МТ-1000

Измерение (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.
Счетчики газа СГ75МТ-Р – до 7,5 МПа.

Полное описание

Принцип работы


Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика - турбинки. При взаимодействии потока газа с турбинкой, последняя вращается со скоростью, пропорциональной скорости (т.е. объемному расходу) измеряемого газа.

Число оборотов турбинки с помощью механического редуктора и магнитной муфты суммируется на интегрирующем устройстве (счетном механизме), показывающем объем газа, прошедший через счетчик за время измерения, при рабочих условиях.

Конструкция


В цилиндрическом корпусе счетчика последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках  установлен вал, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом, которое далее связано с нижним поводком магнитной муфты. Через магнитную муфту передается вращение на оцифрованные ролики счетного механизма посредством верхнего поводка магнитной муфты и механического редуктора.

Снаружи на корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.

Счетчики газа СГ75МТ-Р имеют бесфланцевое исполнение корпуса.

Отличительные особенности


  • Длина прямых участков при слабых возмущениях: до счетчика от 2-х Ду, после счетчика – от 1Ду.
  • Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215.
  • Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
  • счетчики СГ75МТ-Р имеют бесфланцевое исполнение корпуса, что упрощает процесс его монтажа и демонтажа из трубопровода.
  • большой опыт эксплуатации.

Основные характеристики


  • Диапазон рабочих расходов: от 8 м3/ч до 4000 м3/ч.
  • Максимальное рабочее давление газа: 7,5 МПа.
  • Диапазон измерений Qmin/Qmax:

1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2

1:25 – для счетчиков СГ16МТ-250…650-Р-3

1:30 – для счетчиков СГ16МТ-800…4000-Р-3



  • Диапазон температуры:

окружающей среды от -40 °С до +70 °С;

измеряемой среды от -20 °С до +50 °С.



  • Пределы допускаемой относительной погрешности

– в диапазоне расходов от Qt до Qmax; ± 1%;
       – в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):

- счетчики СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;

- счетчики СГ16МТ-250…4000-Р-3: 0,05Qmax;



  • Межповерочный интервал: 5 лет.

Описание


По согласованию с Заказчиком возможна поставка оборудования:

  • Корректор объема газа ЕК270
  • Корректор объема газа ТС220 (для исполнений СГ16МТ-Р);
  • Фильтра газа ФГ16, устанавливаемого перед счетчиком;
  • Счетчик может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.

Документация

Счетчики газа СГ 16 MT

Наименование Цена
Счетчик газа СГ-16МТ-65-Р (ДУ50) (в диапазоне 1:10) 117 492 руб.
Счетчик газа СГ-16МТ-100-P 122 335 руб.
Счетчик газа СГ-16МТ-160 148 115 руб.
Счетчик газа CГ-16МТ-250 (Р2, Р3, Р4) 149 229 руб.
Счетчик газа СГ-16МТ-400-P2 180 568 руб.
Счетчик газа СГ-16МТ-650-Р-2 191 800 руб.
Счетчик газа СГ-16МТ-800-Р-2 202 933 руб.
Счетчик газа СГ-16МТ-1000-Р-2 219 770 руб.
Счетчик газа СГ-16МТ-1600-Р-2 344 121 руб.
Счетчик газа СГ-16МТ-2500-P2 377 506 руб.
Счетчик газа СГ-16МТ-4000 Р-2 444 229 руб.
Счетчик газа CГ-16МТ-250-P3 151 395 руб.
Счетчик газа СГ-16МТ-400-P3 182 731 руб.
Счетчик газа СГ-16МТ-650-Р-3 193 935 руб.
Счетчик газа СГ-16МТ-800-Р-3 205 086 руб.
Счетчик газа СГ-16МТ-1000-Р-3 221 933 руб.
Счетчик газа СГ-16МТ-1600-Р-3 348 019 руб.
Счетчик газа СГ-16МТ-2500-P3 381 401 руб.
Счетчик газа СГ-16МТ-4000 Р-3 448 129 руб.
