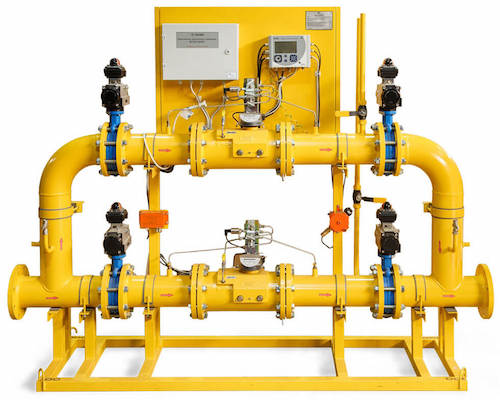

Узел учета расхода газа (УУРГ)

Узел учета расхода газа УУРГ предназначен для учёта объёма неоднородных по химическому составу неагрессивных газов - природного газа ГОСТ 5542, воздуха, азота и др., в единицах приведенных к стандартным условиям объёма (количества).

Полное описание

УУРГ производит также и коммерческий учет газа. Измеряемый газ предварительно очищается от механических примесей.

Узлы учета расхода газа выпускаются следующих исполнений:

  • исполнение Р - монтаж входящего в пункт оборудования производится на металлической раме;
  • исполнение Ш - монтаж входящего в пункт оборудования производится в защитном металлическом не утеплённом, не отапливаемом шкафу;
  • исполнение ШУЭО - монтаж входящего в пункт оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом;
  • исполнение ШУГО - монтаж входящего в пункт оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом;

Узлы учета расхода газа в зависимости от метода измерения выполняются в следующих модификациях:

  • на базе ротационного счетчика RVG;
  • на базе турбинного счетчика СГ-16МТ;
  • на базе измерительного комплекса СГ-ЭКВз-Р(ротационный счетчик RVG);
  • на базе измерительного комплекса СГ-ЭКВз-Т(турбинный счетчик СГ-16МТ).
Устройство и принцип работы

Пункт учета расхода газа включает в себя следующее оборудование:

  • фильтр газа серии ФГ16, оснащенный индикатором перепада давления серии ДПД16, либо фильтр газа другой серии;
  • манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
  • измерительный комплекс СГ-ЭК на базе ротационного счетчика газа RVG, турбинного счетчика газа TRZ, турбинного счетчика газа СГ, либо диафрагменного счетчика ВК для измерения объема, прошедшего через пункт газа, приведенного к стандартным условиям;
  • датчик разности давления, для контроля перепада давления на счётчике газа в процессе его эксплуатации;
  • запорную арматуру;
  • устройство обводного газопровода (байпас);
  • электрообогреватель с терморегулятором для исполнения ШУЭО, либо газовый обогреватель для исполнения ШУГО.

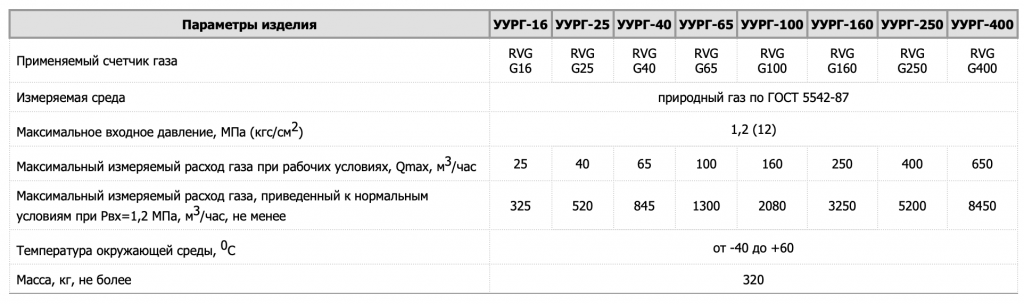

Технические характиристики УУРГ на базе ротационного счетчика RVG
Технические характиристики УУРГ на базе ротационного счетчика RVG.png

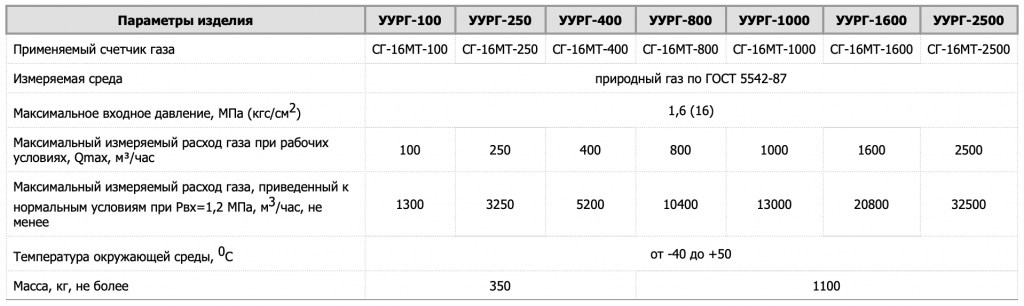

Технические характиристики УУРГ на базе турбинного счетчика СГ-16МТ
Технические характиристики УУРГ на базе турбинного счетчика СГ-16МТ.png
