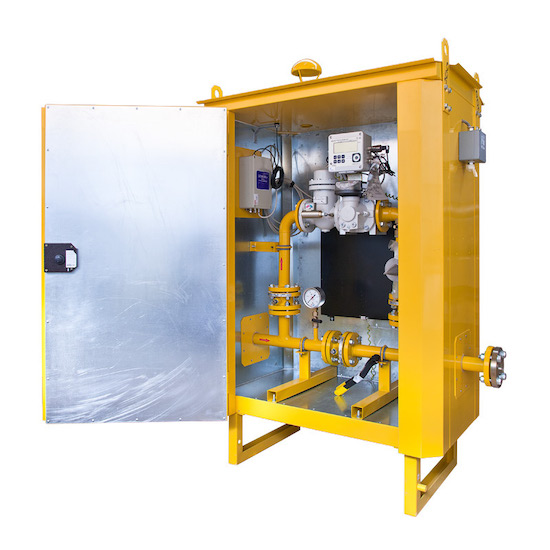

В комплектацию ГРПШ с основной и резервной линиями редуцирования и измерительным комплексом входят следующие основные элементы:

• основная и резервная линии редуцирования
• газопроводы (входа/выхода)
• предохранительно-сбросной клапан
• сбросной трубопровод
• измерительный комплекс
• приборы телеметрии

Технологическое оборудование, входящее в состав основной (и резервной) линии редуцирования газа:

• входной газовый кран
• регулятор давления
• предохранительно-запорный клапан
• газовый фильтр
• запорный клапан

Измерительный комплекс, входящий в состав газорегуляторного пункта ГРПШ, предназначен для технологического и коммерческого учета параметров газа.

Выбор типа газового счетчика, установленного в узле, зависит от методов измерения, а также корректоров газа.

Шкафные газорегуляторные пункты ГРПШ с двумя линиями редуцирования и измерительным комплексом выполняются со следующими типами счетчиков:

• диафрагменный
• турбинный
• ротационный
• ультразвуковой
• вихревой

Регуляторы давления газа, которые встречаются в различных вариантах исполнения ГРПШ:

• РДНК
• РДБК
• РДСК
• РДП
• РДК
• РДУ
• РДГД
• РДГ
• регуляторы импортных производств

Представленный в данном разделе тип ГРПШ может быть применен как для жилых и производственных зданий и сооружений, так и для населенных пунктов, а также других объектов газопотребления.

При возникновении различных аварийных ситуаций, таких как аварийное повышение/понижение выходного давления, подача газа автоматически приостанавливается.

Еще одной не маловажной функцией ГРПШ является очистка газа от механических примесей: по ходу поступления газа в ГРПШ размещены газовый фильтр, манометр, предохранительно-запорный клапан и еще один манометр на выходе.

В регулятор давления встроен предохранительно-сбросной клапан, который открывается в случае увеличения давления газа и сбрасывает газ в атмосферу.

Условия эксплуатации ГРПШ со встроенными устройствами отопления должны соответствовать климатическому исполнению УХЛ категории 3 по ГОСТ 15150, но для эксплуатации при температуре окружающей среды −40…+50 °C и относительной влажности воздуха до 98 %.

Все виды газорегуляторных шкафных пунктов ГРПШ с основной и резервной линиями редуцирования с измерительным комплексом изготавливаются в пожаробезопасном/взрывозащищенном исполнении.

Газорегуляторные шкафные пункты с двумя линиями редуцирования по схеме установки регуляторов подразделяются на:

• с параллельной установкой регуляторов
• с последовательной установкой регуляторов

Газорегуляторные шкафные пункты с двумя линиями редуцирования по обеспечиваемому выходному давлению подразделяются на:

• ГРПШ поддерживающие на выходах различное давление (необходимы в случае управления сезонными режимами газоснабжения (зима/лето))
• ГРПШ поддерживающие на выходах одинаковое давление (могут иметь одинаковую и различную пропускную способность обеих линий)

Роль самого измерительного комплекса в коммерческом учете расхода газа. Устанавливается узел учета расхода газа как до, так и после узла редуцирования.

При выборе прибора узла учета расхода газа учитывают следующие параметры:

• рабочее давление газа в месте установки прибора
• min и max расход газа при заданном давлении
• максимальное рабочее давление в месте установки прибора

Качественный воздухообмен внутри шкафа обеспечивается особой конструкцией пункта, естественной и постоянно действующей вентиляцией.

ГРПШ с основной и резервной линиями редуцирования и измерительным комплексом чаще всего не окружают ограждающими конструкциями, но монтируют в помещении или под навесом. Размещение происходит в непосредственной близости от остального оборудования: газовой котельной или теплового пункта.

• ГРПН-300-01-ЭК на базе РДУ-32

• ГРПШ-1-2H-ЭК на базе РДГД-20М

• ГРПШ-13-2H(В)У1-ЭК на базе РДГ-50

• ГРПШ-15-2Н(В)У1-ЭК на базе РДГ-80

• ГРПШ-16-2Н(В)У1-ЭК на базе РДГ-150

• ГРПШ-04-2У1-ЭК на базе РДНК (ГРПШ-04-2У1-ЭК, ГРПШ-05-2У1-ЭК, ГРПШ-02-2У1-ЭК, ГРПШ-07-2У1-ЭК)

• ГРПШ-03М-2У1-ЭК на базе РДСК-50

• ГРПШ-50-2У1-ЭК

• ГРПШ-100-2У1-ЭК на базе РДП-100

• ГРПШ-2а-02-ЭК на базе РДСК-50/400

• ГРПШ-2а-ЭК на базе РДНК-50/400

• ГРПШ­-50­-2У1­-ЭК на базе РДК­-50

• ГСГО-МВ-25-ЭК на базе РДБК-1-25

• ГСГО-МВ-50-ЭК на базе РДБК-1-50

• ГСГО-МВ-100-ЭК на базе РДБК-1-100

• ГСГО-МВ-200-ЭК на базе РДБК-1-200
