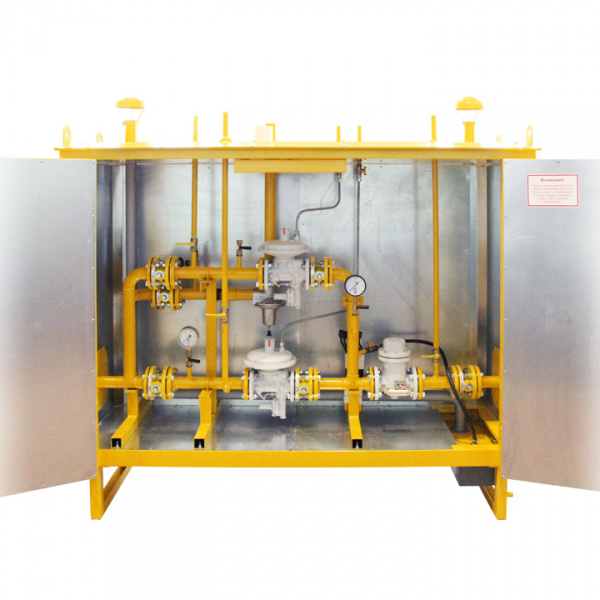

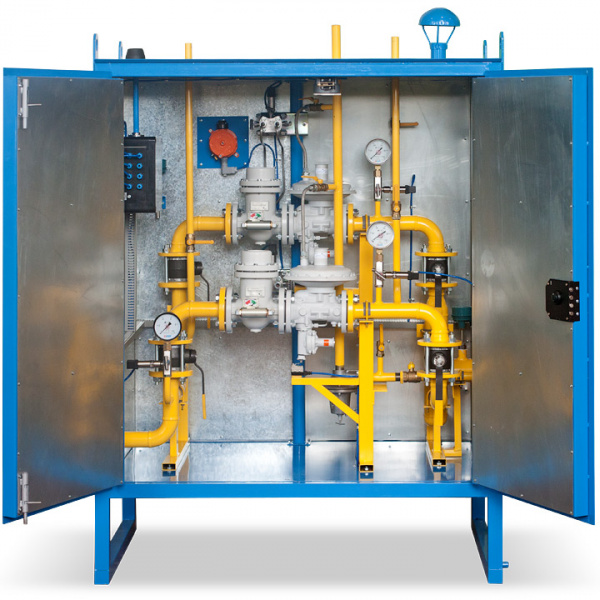

Пункты редуцирования газа ПРДГ-Ш-500 в неотапливаемом шкафу

Пункты редуцирования газа ПРДГ предназначены для редуцирования высокого или среднего давления на требуемое давление неоднородного по химическому составу природного газа по ГОСТ 5542, а также воздуха, азота и других неагрессивных газов, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения либо аварийном понижении выходного давления ниже допустимого заданного значения с предварительной очисткой газа от механических примесей.
Может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.

Полное описание

Пункты редуцирования газа ПРДГ-Ш-500 в неотапливаемом шкафу

Пункты редуцирования газа ПРДГ-Ш-500 в неотапливаемом шкафупредназначаются для контроля показателей давления. Они могут применяться в системах с разным уровнем давления. Химический состав измеряемыхсред должен отвечать стандартам ТУ и ГОСТ. Оборудование прекращает подачу газовых массв случае аварийного понижения давления ниже максимально допустимых значений в автоматическом режиме. Химические, механические примеси предварительно должны быть удалены.

Эксплуатационные значения

Технические показатели редукторных пунктов:

  • предельно допустимое давление на входе в систему – 0.6 МПа;

  • выход вРвых, кПа (настройки) – в диапазоне 2-50;

  • пропускные способности для сред с плотностью 0.73 кг/м³ при номинальном давлении – не менее 500 м3 в час.

Если это необходимо, оборудование с другими техническими параметрами может изготавливаться по индивидуальному проекту. В состав пункта включаются фильтры, приборы для измерения газовых сред, регуляторы давления, байпасы, электрообогреватели с терморегуляторами.

Купить в России пункт редуцирования в неотапливаемом шкафу можно по цене от производителя. Стоимость по запросу.


Виды исполнения и примеры обозначения


По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

  1. исполнение Р - монтаж оборудования производится на металлической раме;
  2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
  3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
  4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики


  • Максимальное входное давление Рвх – 0,6 МПа (6 кГс/см)
  • Диапазон настройки для газа на выходе Рвых,кПа (мм.вод.ст.) – 2(200) до 50(5000).
  • Пропускная способность для газа с плотностью 0,73 кг/м³  Qmax при давлении на входе 0,6МПа – не менее 500 м3 /ч.
  • Примечание: По требованию заказчика могут быть изготовлены пункты с иными техническими характеристиками.
  • Температура окружающей среды:
  • Исполнение Р и Ш : от -20 до +60°С
  • Исполнение ШУЭО и ШУГО : от -40 до +60°С.

Отличительные особенности


Пункт учёта и редуцирования газа серии ПРДГ включает в себя следующее оборудование:

  • фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
  • Контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта;
  • Регулятор давления газа серии MR(Elster) со встроенным предохранительным запорным клапаном ПЗК(по заказу устанавливаются регуляторы давления газа других производителей);
  • Устройство обводного газопровода (байпас) с установленными на нем последовательно двумя отключающими устройствами, а также контрольным манометром и продувочным трубопроводом , установленными на участке между отключающими устройствами.
  • электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
