Конструкция

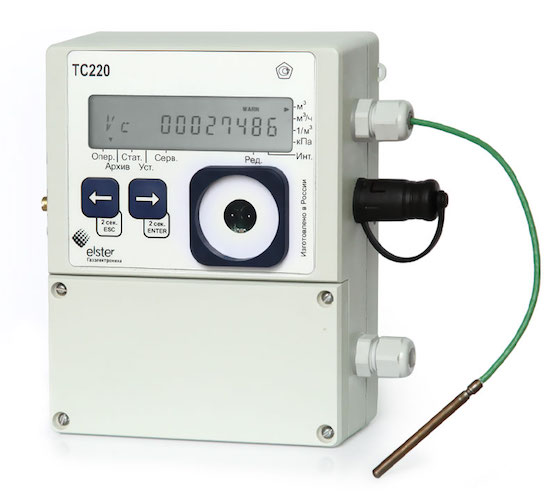

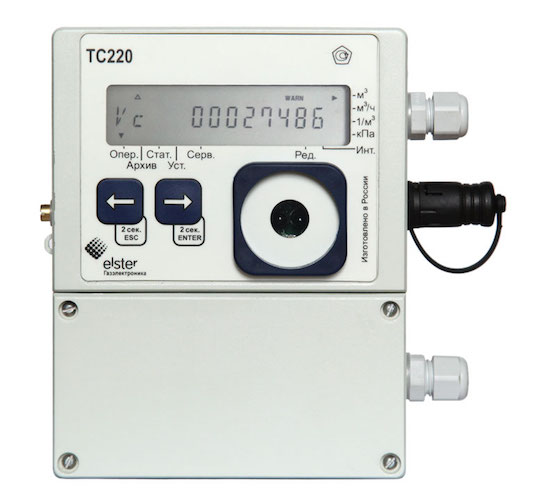

Корпус корректора состоит из двух отсеков: микропроцессорного и батарейного. Клеммные колодки для подключения входных и выходных цепей расположены в батарейном отсеке. Интерфейс информативен и прост. Буквенно-цифровой дисплей и 2-х кнопочная клавиатура, а так же оптический последовательный порт передачи данных, расположены на лицевой панели прибора. Подключение к RS232/RS485 интерфейсу осуществляется по разъему, расположенному на правой боковой панели прибора. Датчик температуры входит в состав изделия и поставляется предустановленным. Срок службы автономного источника питания при номинальном режиме работы составляет 5 лет. Возможность подключения внешнего источника питания постоянного тока +5...9В.

Выполняемые функции

• Вычисление стандартного объема газа;
• Учет объема газа при рабочих условиях;
• Измерение температуры газа;
• Вычисление коэффициента коррекции;
• Мониторинг несанкционированного вмешательства в работу корректора;
• Формирование выходных импульсов, пропорционально значению рабочего / стандартного объема газа;
• Архивация данных;
• Передача данных по интерфейсам RS232/RS485 и оптическому интерфейсу;
• Передача данных по GSM/GPRS каналам.

Отличительные особенности

• Формирование архива объемом более 2300 записей с интервалом час, день или месяц;
• Архивирование значений параметров расхода газа (стандартный Vс и рабочий V объемы газа, давление Р, температура Т, коэффициент коррекции С, статусная информация), необходимых для коммерческого учета;
• Просмотр архива на дисплее корректора;
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
• 2-х кнопочная клавиатура для удобной навигации по спискам меню;
• Оптический интерфейс, не требующий коммутации проводов;
• Проводной последовательный интерфейс RS232/RS485;
• Протокол передачи данных в соответствии с международным стандартом ГОСТ Р МЭК 61107;
• Оптимизирован для подключения коммуникационных модулей , БПЭК-04/ТС;
• Встроенная в корректор функция передачи данных по GPRS каналу (с помощью ПТК «СОДЭК^® Экстра™» через коммуникационные модули БПЭК-03/Т, БПЭК-04/ТС);

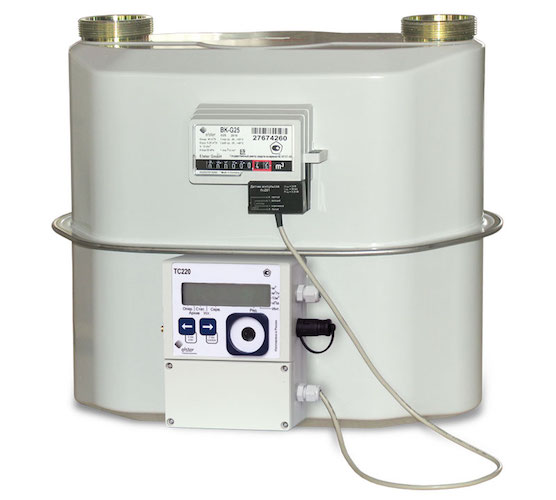

• Унифицированная конструкция корпуса корректора позволяет устанавливать прибор на все типы механических счетчиков газа, выпускаемых ООО «ЭЛЬСТЕР Газэлектроника». Предлагаемые комплекты монтажных частей предназначены для установки на счетчики газа , на трубопровод ли на стену. Вариант монтажа оговаривается в процессе формирования заказа;
• 2 счетно-импульсных входа;
• 2 импульсных (сигнальных) выхода;
• Cрок работы от встроенного элемента питания более 5 лет при стандартных условиях;
• Замена элемента питания без потери данных;
• Температура окружающей среды −30°С до +60°С;
• Взрывозащищенное исполнение;
• Класс защиты IP 65;
• Возможность подключения внешнего источника питания постоянного тока +5...9В;
• Межповерочный интервал 5 лет.
