Газорегуляторные установки служат для редуцирования входного высокого или среднего давления до требуемого и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления. А при аварийном повышении или понижении выходного давления от допустимых заданных значений ГРУ автоматически отключает подачу газа.

Входящий в комплект ГРУ фильтр очищает газ от механических примесей и смолистых веществ. В зависимости от требований к качеству очистки газа технологического оборудования ГРУ применяются фильтры с разной степенью очистки газа.

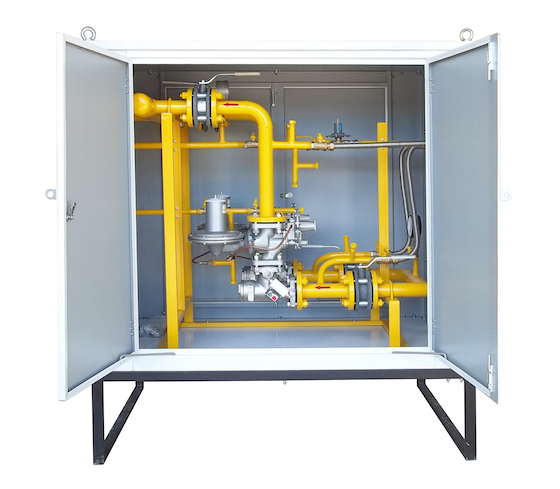

Газорегуляторная установка с основной и резервной линиями редуцирования состоит из:

• несущей рамы для размещения технологического оборудования;
• запорной арматуры и трубопроводов;
• узла очистки газа на базе газового фильтра или фильтра-сепаратора;
• основной линии редуцирования давления газа;
• резервной линии редуцирования давления газа;
• предохранительно-сбросного и запорного клапана.

Конструкция газорегуляторных установок представляет собой металлическую раму с размещенным на ней оборудованием и рассчитана на установку в помещениях вместе с другим газопотребляющим оборудованием. Расположение входа и выхода газа у ГРУ определяются имеющимися типовыми решениями или согласно имеющихся технических условий подключения по месту планируемого монтажа. Так же возможно изготовление ГРУ с горизонтальным и вертикальным расположением входа и выхода, причем вход и выход могут располагаться как с одной стороны установки, так и на ее противоположных сторонах. Среди изделий с расположением входа и выхода на противоположных сторонах выделяют «правое» и «левое» исполнения, в зависимости от стороны, с которой газ поступает в газорегуляторную установку.

Входной газопровод оборудуется манометром, необходимым для замера входного давления. Так же по требованию заказчика на фильтре газа может быть установлен ИПД (индикатор перепада давления) для определения загрязненности фильтрующего элемента. Максимально допустимое падение давления на кассете фильтра-10 кПа.

По входному трубопроводу с краном газ проходит через фильтр и поступает непосредственно к регулятору давления газа где давление газа снижается до необходимого значения и поддерживается на заданном уровне. Затем через выходной трубопровод с краном газ поступает к потребителю, причем выходное давление так же визуально контролируется манометром. Если же показатель выходного давления превышает допустимые заданные значения, автоматически открывается сбросной клапан и газ сбрасывается в атмосферу до нормализации выходного давления. А в случае повторного повышения или понижения контролируемого давления газа после регулятора срабатывает ПЗК (предохранительно-запорный клапан) установленный в ГРУ или встроенный в регулятор давления газа (если это предусматривает конструкция регулятора).

В случаях когда основная линия редуцирования неисправна или находится на плановом ремонте подача газа к потребителю осуществляется через резервную линию редуцирования, имеющую настройки идентичные с основной линией редуцирования.

• ГРУ-04-2У1 на базе РДНК (ГРУ-04-2У1, ГРУ-05-2У1, ГРУ-02-2У1, ГРУ-07-2У1)

• ГРУ-03М-2У1 на базе РДСК-50М (ГРУ-03М-2У1-1, ГРУ-03М-2У1-2, ГРУ-03М-2У1-3, ГРУ-03БМ-2У1)

• ГРУ-1-2Н на базе РДГД-20М

• ГРУ-300-01 на базе РДУ-32

• ГРУ-2а на базе РДНК-50/400 (ГРУ-2а-2н,ГРУ-2а-01-2Н)

• ГРУ-2а-02 на базе РДСК-50/400 (ГРУ-2а-02М-2С, ГРУ-2а-02-2С, ГРУ-2а-02Б-2С)

• ГРУ-25-2У1 на базе РДБК-1-25

• ГРУ-50-2У1 на базе РДБК-1-50

• ГРУ-100-2У1 на базе РДБК-1-100

• ГРУ-200-2У1 на базе РДБК-1-200

• ГРУ-13-2У1 на базе РДГ-50 (ГРУ-13-2НУ1, ГРУ-13-2ВУ1)

• ГРУ-15-2У1 на базе РДГ-80 (ГРУ-15-2НУ1, ГРУ-15-2ВУ1)

• ГРУ-16-2У1 на базе РДГ-150 (ГРУ-16-2НУ1, ГРУ-16-2ВУ1)

• ГРУ-50-2У1 на базе РДП-50 (ГРУ-50Н-2У1, ГРУ-50В-2У1)

• ГРУк-50-2У1 на базе РДК-50 (ГРУк-50Н-2У1)

• ГРУ-100-2У1 на базе РДП-100 (ГРУ-100Н-2У1, ГРУ-100В-2У1)
