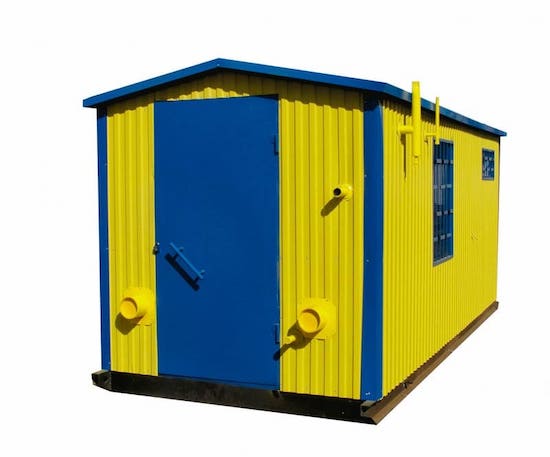

ПГБ с основной и резервной линиями редуцирования и измерительным комплексом

Газорегуляторные блочные пункты, или блочные пункты редуцирования газа, устанавливаются в сетях газораспределения, газоснабжения и газопотребления для редуцирования входного высокого значения газа до низкого или среднего.

Полное описание

Особенностью ПГБ является блочно-модульное исполнение полной заводской готовности: основой пункта является металлический контейнер, обшитый сэндвич-панелями. Такое исполнение пункта редуцирования газа имеет свои преимущества:

  • поставка оборудования в полной заводской готовности сокращает сроки и стоимость монтажа ПГБ
  • возможность эксплуатации газоредуцирующего оборудования на открытом воздухе
  • газовое оборудование имеет высокую степень защиты от несанкционированного доступа

Конструкция и устройство ПГБ с основной и резервной линиями редуцирования газа и измерительным комплексом регулируются следующими стандартами:

  • ГОСТ Р 54960-2012 "Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования"
  • ГОСТ Р 56019-2014 "Системы газораспределительные. Пункты редуцирования газа. Функциональные требования"

В соответствии с ними, ПГБ выполняют целый ряд функций:

  • поддержание давления газа на выходе в диапазоне заданных настроек
  • фильтрация природного газа
  • коммерческий и технологический учет расхода газа и других параметров работы оборудования (давления, температуры)

В блочных газорегуляторных пунктах обязательно устройство резервной линии редуцирования: в случае выхода из строя основной линии или проведения ее обслуживания, автоматически или вручную включается резервная линия, которая гарантирует также бесперебойную эксплуатацию ПГБ.

Газорегуляторные блочные пункты с резервной линией и измерительным комплексом должны отвечать максимальным требованиям безопасности, для чего в комплект ПГБ обязательно входит запорная и предохранительная арматура, которая прекращает подачу газа в регулятор или Потребителю.

По требованию Заказчика в газорегуляторные блочные пункты может входить измерительный комплекс, которые осуществляет коммерческий и технологический учет расхода газа, температуры, давления.

Таким образом, газорегуляторные блочные пункты с резервной линией редуцирования и измерительным комплексом должны быть оснащены:

  • основной и резервной линией редуцирования газа регуляторами давления газа (РДНК, РДУ, РДГ, РДП, РДСК и др.)
  • приборами для очистки газа
  • запорной арматурой
  • предохранительными приборами
  • контрольно-измерительными устройствами
  • продувочными и сбросными газопроводами
  • измерительным комплексом для учета расхода газа
  • системой автоматизации и телеметрии (по требованию Заказчика)
  • охранной и пожарной сигнализацией (по требованию Заказчика)
  • системой отопления и вентиляцией (по требованию Заказчика)

Оснащенность газорегуляторного пункта, а также расчет ПГБ с резервной линией редуцирования и измерительным комплексом осуществляется на основании опросного листа на ПГБ, в котором указываются основные требования к:

  • пропусной способности линии редуцирования и ПГБ в целом
  • входному/выходному давлению
  • степени автоматизации
  • наличию обогрева

В результате приобретения ПГБ с основной и резервной линиями редуцирования газа и измерительным комплексом, Вы получаете:

  • высококачественное газоредуцирующее оборудование в полном соответствии с Вашими требованиями
  • полный комплекс услуг от проектирования, расчета до производства и монтажа ПГБ
  • гарантию на поставляемое оборудование в соответствии с Паспортом изделия
Варианты ПГБ
  • ПГБ-04-2У1-ЭК на базе РДНК
  • ПГБ-13-2У1-ЭК на базе РДГ-50
  • ПГБ-15-2У1-ЭК на базе РДГ-80
  • ПГБ-2а-ЭК на базе РДНК-50/400
  • ПГБ-16-2Н(В)У1-ЭК на базе РДГ-150
  • ПГБ-03М-2У1-ЭК на базе РДСК-50
  • ПГБ-25-2У1-ЭК на базе РДБК-1-25
  • ПГБ-50-2У1-ЭК на базе РДБК-1-50
  • ПГБ-100-2У1-ЭК на базе РДБК-1-100
  • ПГБ-200-2У1-ЭК на базе РДБК-1-200
  • ПГБ-300-01-ЭК на базе РДУ-32
  • ПГБ-2а-02-ЭК на базе РДСК-50/400
  • ПГБ-50-2У1-ЭК на базе РДП-50
  • ПГБ-100-2У1-ЭК на базе РДП-100
  • ПГБ-50-2У1-ЭК на базе РДК-50
Мы подбираем и предлагаем только то оборудование, в  качестве которого абсолютно уверены!  Звоните – мы сможем найти варианты сотрудничества!
