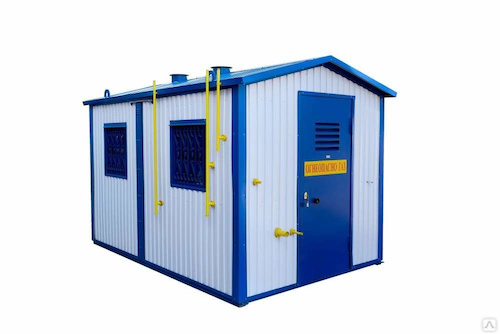

Узел учета расхода газа в блоке (БУУРГ)

Блочный узел учета расхода газа БУУРГ предназначен для учёта объёма неоднородных по химическому составу неагрессивных газов — природного газа ГОСТ 5542, воздуха, азота и др., в единицах приведенных к стандартным условиям объёма (количества)

Полное описание

БУУРГ производит также и коммерческий учет газа. Измеряемый газ предварительно очищается от механических примесей.

Блочный узел учета расхода газа БУУРГ выпускаются следующих исполнений:

  • на базе ротационного счетчика RVG;
  • на базе турбинного счетчика СГ-16МТ;
  • на базе измерительного комплекса СГ-ЭКВз-Р(ротационный счетчик RVG);
  • на базе измерительного комплекса СГ-ЭКВз-Т(турбинный счетчик СГ-16МТ);
  • исполнение ШУЭО (монтаж входящего в пункт оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом).
Устройство и принцип работы

Пункт учета расхода газа включает в себя следующее оборудование:

  • фильтр газа серии ФГ16, оснащенный индикатором перепада давления серии ДПД16, либо фильтр газа другой серии;
  • манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;
  • измерительный комплекс СГ-ЭК на базе ротационного счетчика газа RVG, турбинного счетчика газа TRZ, турбинного счетчика газа СГ, либо диафрагменного счетчика ВК для измерения объема, прошедшего через пункт газа, приведенного к стандартным условиям;
  • датчик разности давления, для контроля перепада давления на счётчике газа в процессе его эксплуатации;
  • запорную арматуру;
  • устройство обводного газопровода (байпас);
  • электрообогреватель с терморегулятором для исполнения ШУЭО, либо газовый обогреватель для исполнения ШУГО

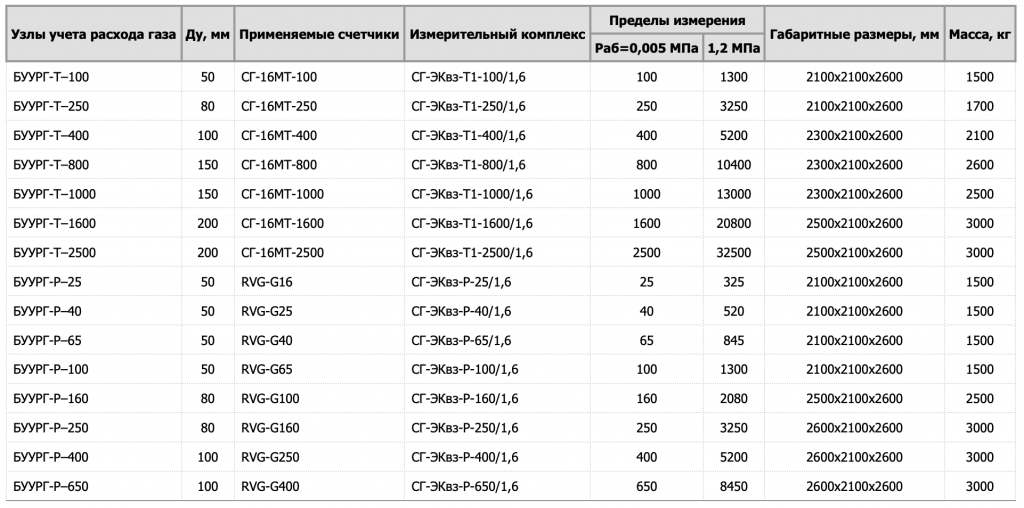

Узел учета расхода газа в блоке (БУУРГ).png
