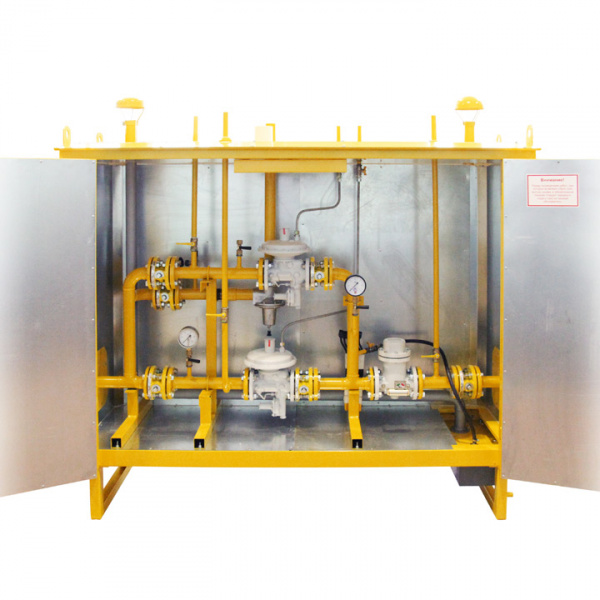

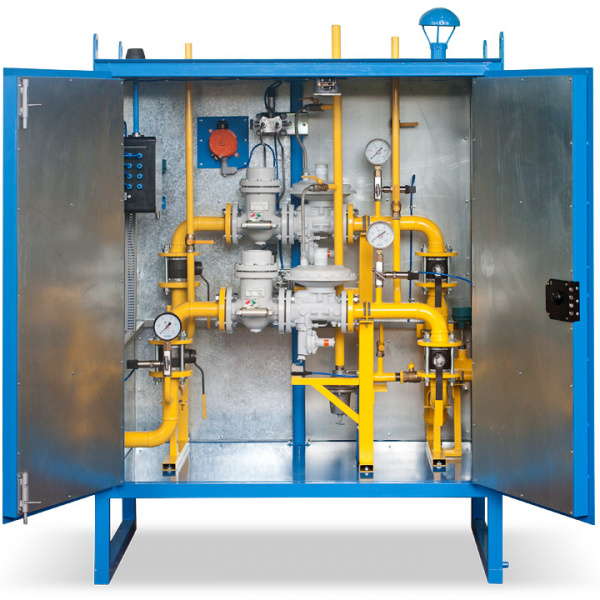

Пункты редуцирования газа ПРДГ-ШУГО(ШУЭО)-500 шкаф с обогревом

Пункты редуцирования газа ПРДГ-ШУГО(ШУЭО)-500 шкаф с обогревомпредназначаются для контроля показателей давления, устанавливаются в системах с разными показателями давления (высокое, среднее). Автоотключение их подачи в случае аварийного снижения давления на выходе ниже минимально допустимых значений происходит автоматически. Предварительно из газов должны быть удалены все механические примеси, химические взвеси.

Эксплуатационные показатели

Технические данные пунктов-редукторов:

• предельно допустимое давление – 0.6 МПа (вход);

• выход вРвых, кПа – 2-50;

• пропускная способность– от 500 м3 /ч (давление номинальное).

Возможны другие технические параметры, соответствующее оборудование изготавливается индивидуально. В состав пункта могут входить приборы для измерения газов, контроля за их состоянием, регуляторы показателей давления, фильтры, байпасы, электрообогреватели. Купить в России пункт редуцирования в шкафу с обогревом можно с доставкой, в розницу и оптом. Цены предоставляются по запросу.

Виды исполнения и примеры обозначения

По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

1. исполнение Р - монтаж оборудования производится на металлической раме;
2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики

• Максимальное входное давление Рвх – 0,6 МПа (6 кГс/см)
• Диапазон настройки для газа на выходе Рвых,кПа (мм.вод.ст.) – 2(200) до 50(5000).
• Пропускная способность для газа с плотностью 0,73 кг/м³  Qmax при давлении на входе 0,6МПа – не менее 500 м3 /ч.
• Примечание: По требованию заказчика могут быть изготовлены пункты с иными техническими характеристиками.
• Температура окружающей среды:
• Исполнение Р и Ш : от -20 до +60°С
• Исполнение ШУЭО и ШУГО : от -40 до +60°С.

Отличительные особенности

Пункт учёта и редуцирования газа серии ПРДГ включает в себя следующее оборудование:

• фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
• Контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта;
• Регулятор давления газа серии MR(Elster) со встроенным предохранительным запорным клапаном ПЗК(по заказу устанавливаются регуляторы давления газа других производителей);
• Устройство обводного газопровода (байпас) с установленными на нем последовательно двумя отключающими устройствами, а также контрольным манометром и продувочным трубопроводом , установленными на участке между отключающими устройствами.
• электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
