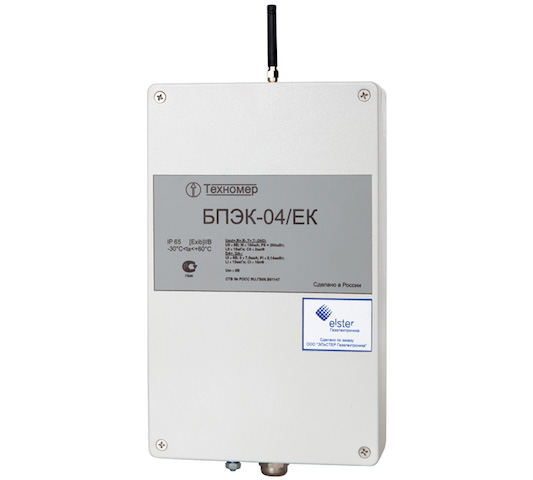

Автономный коммуникационный модуль БПЭК-04/ЕК

Автономный коммуникационный модуль БПЭК-04/ЕК предназначен для передачи данных с электронных корректоров ЕК260, ЕК270, ЕК280, ЕК290 расположенных во взрывоопасной зоне на диспетчерский пункт через GSM/GPRS сеть 1800/900 МГц.

Полное описание

Область применения


С истемы дистанционного сбора информации с узлов учета газа.

Для сбора данных с небольшого количества ЕК260/ЕК270/» версия не ниже 6.х.

Сбор данных по GPRS каналу применяется при необходимости работы с большим количеством корректоров ЕК260/ЕК270 и требует применения программно-технического комплекса «».

Состав


В состав модуля БПЭК-04/ЕК входят источники автономного питания, что позволяет устанавливать его в местах, где комплексы учёта газа дистанционно удалены не только от линий телефонной связи, но и от сетей электропитания. В данном случае становится невозможным подключение коммуникационного оборудования, которое требует дополнительного питания.

Принцип работы


БПЭК-04/ЕК подключается к электронному корректору ЕК260, ЕК270, , после чего в корректоре настраивается временной интервал сеанса связи, в пределах которого будет происходить считывание данных. За пределами установленного временного интервала передача данных невозможна. В том случае, если передача данных была инициирована в пределах временного интервала, то она продолжается независимо от его завершения.

Обработку данных, формирование пакетов для передачи, а также управление работой GSM/GPRS-модема осуществляет встроенный микроконтроллер.

Нагрузка на элементы питания происходит только в пределах данного интервала, таким образом, срок автономной работы БПЭК-04/ЕК без замены элементов питания может составлять до 5 лет и зависит от количества используемых элементов питания и длительности установленного интервала сеанса связи.

Технические характеристики


  • Маркировка взрывозащиты: [Ex ib] IIB
  • Габаритные размеры (с кабельными вводами), мм: 290×160×90
  • Материал корпуса: Алюминий
  • Вес: не более 2 кг.
  • Автономное питание: 4 литиевых элементов питания.
  • Блок питания обеспечивает трансляцию интерфейса RS485 во взрывоопасную зону.
  • Данные с электронного корректора ЕК260, ЕК270, передаются по GSM либо GPRS каналу.

Условия эксплуатации блока питания:

  • Диапазон рабочих температур от −30 до +60°С.
  • Относительная влажность воздуха до 98 % при +35 °С и более низких температурах без конденсации влаги.
  • Класс защиты: IP65.
  • Максимальная длинна соединительного кабеля между ЕК260, ЕК270, и БПЭК-04/ЕК (кабель БПЭК-04/ЕК): 300м.

Функциональная схема автономного коммуникационного модуля БПЭК-04/ЕК
