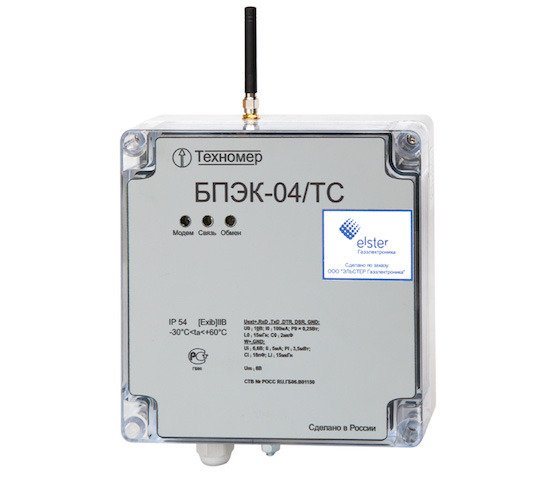

Автономный коммуникационный модуль БПЭК-04/ТС

Автономный коммуникационный модуль БПЭК-04/ТС предназначен для передачи данных с температурного корректора ТС220, расположенного во взрывоопасной зоне на диспетчерский пункт через GSM/GPRS сеть 1800/900 МГц.

Полное описание

Область применения


Системы дистанционного сбора информации с узлов учета газа.

Для сбора данных с небольшого количества ТС220 по GSM каналу на компьютере владельца узла учета устанавливается программный комплекс версия не ниже 6.х.

Сбор данных по GPRS каналу применяется при необходимости работы с большим количеством корректоров ТС220 и требует применения программно-технического комплекса «».

Состав


В состав модуля БПЭК-04/ТС входят встроенные элементы питания, что позволяет устанавливать его в местах, где комплексы учёта газа дистанционно удалены не только от линий телефонной связи, но и от сетей электропитания. В данном случае становится невозможным подключение коммуникационного оборудования, которое требует дополнительного питания.

Принцип работы


БПЭК-04/ТС подключается к температурному корректору ТС220, после чего в корректоре настраивается временной интервал сеанса связи, в пределах которого будет происходить считывание данных. За пределами установленного временного интервала передача данных невозможна. В том случае, если передача данных была инициирована в пределах временного интервала, то она продолжается независимо от его завершения.

Нагрузка на элементы питания происходит только в пределах данного интервала, таким образом, срок автономной работы БПЭК-04/ТС без замены элементов питания может составлять до 5 лет и зависит от количества используемых элементов питания и длительности установленного интервала сеанса связи.

Технические характеристики


  • Маркировка взрывозащиты: [Ex ib] IIB
  • Габаритные размеры (с кабельными вводами), мм: 190×160×60
  • Материал корпуса: Пластик
  • Вес не более 1,5 кг.
  • Автономное питание: 2 литиевых элементов питания.
  • Данные с температурного корректора ТС220 передаются по GSM либо GPRS каналу.

Условия эксплуатации блока питания:

  • Диапазон рабочих температур: от −30 до +60°С.
  • Относительная влажность воздуха: до 98 % при +35 °С и более низких температурах без конденсации влаги.
  • Класс защиты: IP 54
  • Максимальная длинна соединительного кабеля между ТС220 и БПЭК-04/ТС (кабель БПЭК-04/ТС): 50 м.

Функциональная схема автономного коммуникационного модуля БПЭК-04/ЕК
