ТМР-01 модуль телеметрии

Полное описание

Назначение
Основное назначение модуля телеметрии ТМР-01 — оснащение новых, либо дооснащение уже установленных бытовых диафрагменных счетчиков газа серии ВК типоразмера G1.6 — G6, используемых потребителями в индивидуальных жилых помещениях — квартирах, коттеджах, дачах и пр., для построения системы автоматического сбора данных (системы АСД) с узлов учета газа.

Область применения
Модуль телеметрии ТМР-01, может использоваться как с новыми счетчиками газа, так и с уже установленными. Важным критерием является наличие низкочастотного (НЧ) выхода у счетчика. Не все производители газовых счетчиков предлагают данную возможность, как штатную опцию. Обычно НЧ выход счетчика предлагается как специальное исполнение. В отличии от других производителей счетчики газа серии ВК, выпускаемые ООО «ЭЛЬСТЕР Газэлектроника», серийно оснащаются НЧ выходом. Это означает, что если счетчик покупался и устанавливался потребителем газа много лет назад, то он без какой-либо доработки может быть включен в систему АСД, путем дооснащения модулем телеметрии ТМР-01.

Принцип работы

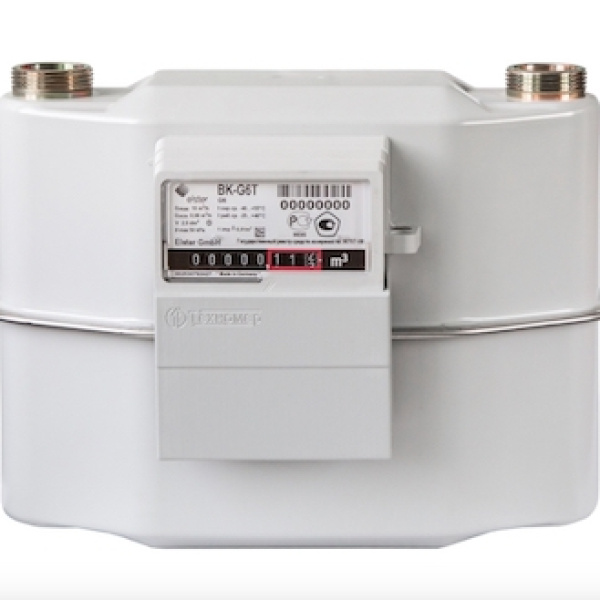

Модуль телеметрии ТМР-01 представляет собой устройство, предназначенное для длительной автономной работы от встроенного комплекта литиевых батарей. Модуль подсоединяется к счетной голове счетного механизма счетчика газа серии ВК типоразмера G1.6 — G6. Микропроцессор модуля производит подсчет импульсов, полученных от счетчика, формирует данные нарастающим итогом в часовом и суточном архивах и по окончании заданного интервала времени, передает архивные записи по каналу связи GPRS на удаленный сервер сбора и обработки данных.

Описание
Система АСД, на базе модулей телеметрии ТМР-01 решает следующие задачи:
автоматизация сбора и передачи информации с приборов учета энергоресурсов на сервер сбора и хранения данных, выполнение опроса счетчиков по заранее подготовленному расписанию;
получение оперативной и достоверной информации о потребленных объемах газа, достижение баланса между поставщиками и потребителями газа;
передача данных по беспроводным каналам связи GPRS/NFC;
информирование о нештатных ситуациях счетчика (несанкционированное воздействие на счетчик, обрыв импульсного кабеля, превышение допустимых границ потребления, сигнализация об утечке и обратном потоке и пр.);
достижение прозрачности доступа к счетчику газа;
экспортирование данных во внешние системы учета энергоресурсов и биллинговые системы;
выставление счета по реальным показаниям счетчиков;
считывание и оперирование архивными данными;
отслеживание несанкционированного отбора газа.

Выполняемые функции
Передача показаний счетчика газа
Фиксирование нештатных ситуаций и мгновенная передача сообщений на сервер
Контроль разряда элементов питания (батарей)
Архивирование показаний счетчика (часовой архив, суточный и архив изменений)
Передача по заданному расписанию текущих и архивных данных по GSM/GPRS каналу связи
Передача архивных данных, настройка параметров по каналу NFC радиосвязи
Возможность синхронизации времени по заданию от систем верхнего уровня
Автономное питание от встроенных элементов питания (срок службы элементов питания при штатном опросе раз в неделю составляет 5 лет)
Возможность дооснащения уже установленных счетчиков газа серии ВК
Технические характеристики
Количество входов импульсных — 2 (1 — счетный вход, 1 — статусный вход)
Характеристика выходных цепей внешних устройств — транзисторная схема с открытым коллектором или механические сухие контакты (реле, геркон и пр.)
Передача данных на удаленный сервер — GPRS, SMS
Питание автономное, от встроенных батарей, с возможностью замены
Срок непрерывной работы от комплекта батарей — не менее 5 лет
Степень защиты — IP65
Габаритные размеры, мм — 110×82×27
