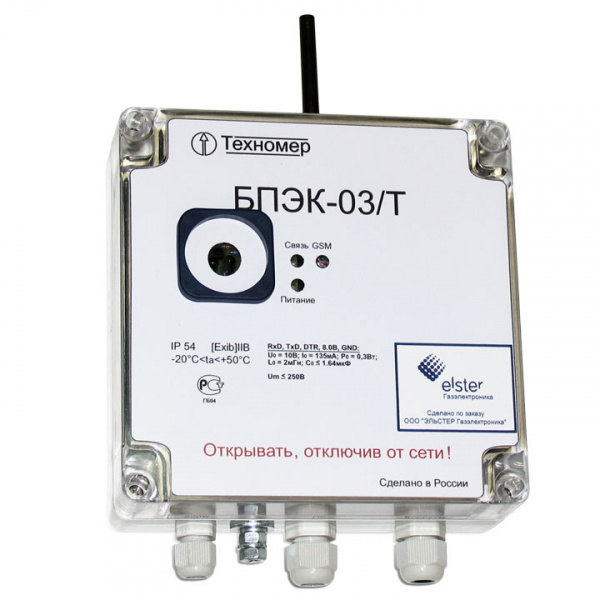

Коммуникационный модуль БПЭК-03/Т

Блок питания БПЭК-03/Т (БПЭК-03/Ш) (в дальнейшем — блок питания) предназначен:

для питания стабилизированным напряжением электронного температурного корректора объёма газа ТС220 (ТС215) и других устройств с видом взрывозащиты «искробезопасная электрическая цепь» расположенных во взрывоопасной зоне;
ретрансляции сигналов интерфейса RS232 во взрывоопасную зону;
трансляцию данных с корректора ТС220 в GSM сеть 1800/900 МГц.
Область применения: системы дистанционного сбора информации с узлов учета газа.

Полное описание

Технические характеристики


Цепи питания

  • Питание блока питания осуществляется от сети переменного тока напряжением 220±10%В, частотой (50±1) Гц.
  • Выходное напряжение искробезопасной цепи питания корректора ТС220 — 7,0 В
  • Маркировка взрывозащиты [Ex ib] IIB

Габариты и вес

  • Габаритные размеры БПЭК-03/Т (мм) — 160×1160×60
  • Вес БПЭК-03/Т — не более 1,5 кг
  • Габаритные размеры БПЭК-03/Ш (мм) — 3000×3000×180
  • Вес БПЭК-03/Ш — не более 3,5 кг
    Примечание: Блок питания в исполнении БПЭК-03/Ш выполнен в металлическом защитном шкафу.

Интерфейс

  • Блок питания обеспечивает трансляцию интерфейса RS232 во взрывоопасную зону.
  • Блок питания подключен по интерфейсу RS232 к встроенному GSM модему

Условия эксплуатации блока питания

  • Диапазон рабочих температур от −20 до +50°С.
  • Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
  • Класс защиты: IP 54.
  • Максимальная длинна соединительного кабеля между ТС220 и БПЭК-03/Т (БПЭК-03/Ш) — 50м.
